1、用途及適用范圍

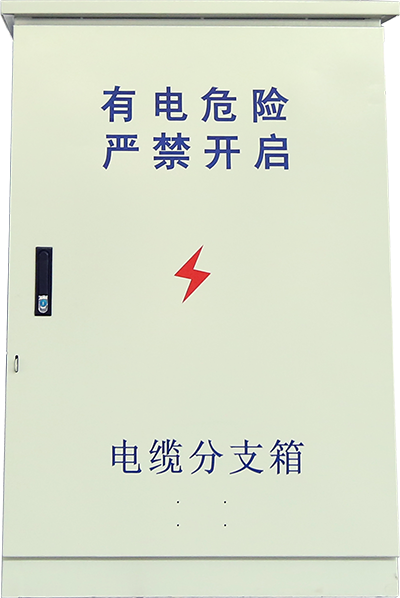

HWF電纜分支箱適用于戶外配電，主要用于城市居民小區及公共場所等三相或單相輸配電，或單相照明系統中作為接收或分配電能之用，具有外形美觀、結構簡單、維護方便、牢固耐用的特點。產品符合GB7251等標準。

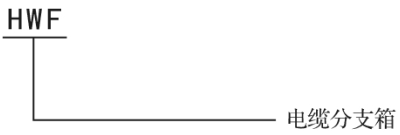

2、型號及含義

3、結構特點

3.1 柜體采用封閉結構，用鋼板彎曲焊接加工而成，具有重量輕、強度高的特點；元件固定安裝在橫梁或安裝板上。柜體、門板等外觀可見部件均采用環氧粉末靜電噴涂處理，涂層均勻美觀耐腐蝕，外殼防護等級滿足IP34D要求。

3.2 主母線采用矩形銅母排，母排絕緣支持距離一般小于或等于700mm；中性母線采用矩形銅母排截面積按大于或等于主母線的1/2選取，安裝于柜體底部。

3.3 保護接地導體有主接地點和接地標志，整個柜構成完整的接地保護系統。

4、外形尺寸
